Diagnostica strutturale e monitoraggio sulle strutture
PCQ Lab, divisione interna di PCQ Srl, è un laboratorio di diagnostica strutturale, con sede nelle Marche, che svolge prove e monitoraggi su strutture esistenti in cemento armato normale e precompresso, muratura acciaio e legno. Il nostro laboratorio è ANCHE di supporto per la redazione del piano prove al fine di limitare le prove distruttive a favore di una estensione delle indagini non distruttive. Tra queste troveremo prove sulle murature e prove non distruttive.
L'importanza della diagnostica
Come intervenire tempestivamente grazie alla diagnostica strutturale
Le conseguenze dei recenti eventi sismici ci insegnano che strutture mal progettate, realizzate con materiali di scarsa qualità, non soggette a manutenzione ed a un monitoraggio programmato, sono altamente vulnerabili.
Grazie alla diagnostica strutturale e al monitoraggio sulle strutture si può intervenire in modo efficace mediante una valutazione del rischio sismico dello stato di fatto dell’immobile.
A chi è rivolta l'attività di diagnostica strutturale?
I principali interessati a richiedere i servizi di diagnostica
Tutti possono richiedere i servizi di diagnostica per accertarsi dello stato del proprio edificio. Ma le tre categorie principali che hanno la necessità e l’obbligo di verificare la stabilità del proprio edificio possono essere.
- Chi vuole accedere al Sismabonus e al Superbonus per usufruire degli sgravi fiscali.
- Amministratore di condominio che vuole migliorare la sicurezza sismica dell’intero fabbricato.
- Pubblica Amministrazione che vuole certificare la sicurezza sismica degli edifici pubblici/strutture pubbliche.
COLLABORIAMO CON PROGETTISTI
Personale Certificato
Strumentazione di Eccellenza
Problem solving
Laboratori Partner
Normativa
La nuova normativa Tecnica
L’aggiornamento delle Norme Tecniche per le Costruzioni di cui al D.M. 17 gennaio 2018 e la relativa Circolare del Consiglio Superiore del Lavori Pubblici n. 7 del 21 gennaio 2019, ha impresso in merito alla caratterizzazione dei materiali in opera, sia per la soluzione delle non conformità che nella verifica della vulnerabilità delle strutture, una forte connotazione volta alla tracciabilità dei prelievi ed alla conduzione in qualità delle relative prove di conoscenza.
Nella diagnostica, le prove non distruttive hanno assunto negli ultimi anni una sempre maggiore rilevanza per la diagnosi ed il controllo delle costruzioni civili, forti anche delle sopravvenute disposizioni normative.
Il contributo che tali esami e metodologie di prova sono in grado di fornire riguardo agli obiettivi primari di prevenzione e sicurezza delle strutture sono straordinari.
L’attualità di tali controlli e la crescente attenzione di tutti gli attori della filiera di processo del settore costruzioni seguono le seguenti motivazioni.
- L’obsolescenza delle costruzioni.
- La recente evoluzione normativa (passaggio da un sistema di tipo prescrittivo ad un sistema di tipo prestazionale).
- L’incremento degli standard di qualità nelle costruzioni.
Chi siamo
Chi effettua le indagini di diagnostica strutturale
PCQ LAB è una divisione di “Progetto Costruzione Qualità – PCQ Srl” che è un Organismo di ispezione accreditato in conformità alla NORMA UNI CEI EN 17020.
PCQ Srl è inoltre Organismo di Certificazione Accreditato UNI CEI EN 17021.
Grazie alla collaborazione tra mondo professionale ed accademico opera nel settore delle prove sui materiali da costruzione sulle strutture esistenti, sia a scopo di ricerca che di supporto ai committenti pubblici e privati.
PCQ LAB è dotato di attrezzature e strumentazioni all’avanguardia per eseguire prove e monitoraggi su strutture (pubbliche, private ed a carattere strategico) in cemento armato normale e precompresso, muratura, acciaio e legno.
Al proprio interno ha un team composto da Ingegneri certificati di Livello 3 secondo i livelli di certificazione definiti dalla UNI EN ISO 9712 ed UNI/PdR 56:2019 nell’esecuzione di “Prove non distruttive nel campo dell’ingegneria civile inclusi i beni culturali ed architettonici”.
PCQ LAB opera su tutto il territorio nazionale e nelle principali nazioni dove l’Italia è partner commerciale, coniugando l’esperienza di cantiere nel campo dell’ispezione con il rigore caratteristico dell’ambito scientifico.
Le prove di diagnostica che puoi richiedere
Diagnostica strutturale e monitoraggio sulle strutture
Disponibile l’elenco delle indagini effettuate dal nostro team. In alcune sono presenti approfondimenti didattici in cui è possibile leggere in dettaglio lo svolgimento delle prove di monitoraggio, o addirittura vedere i nostri tecnici all’opera. Il materiale è in aggiornamento, perciò descrizioni e video non sono ancora disponibili per tutte le prove elencate.
Controlli sul calcestruzzo indurito

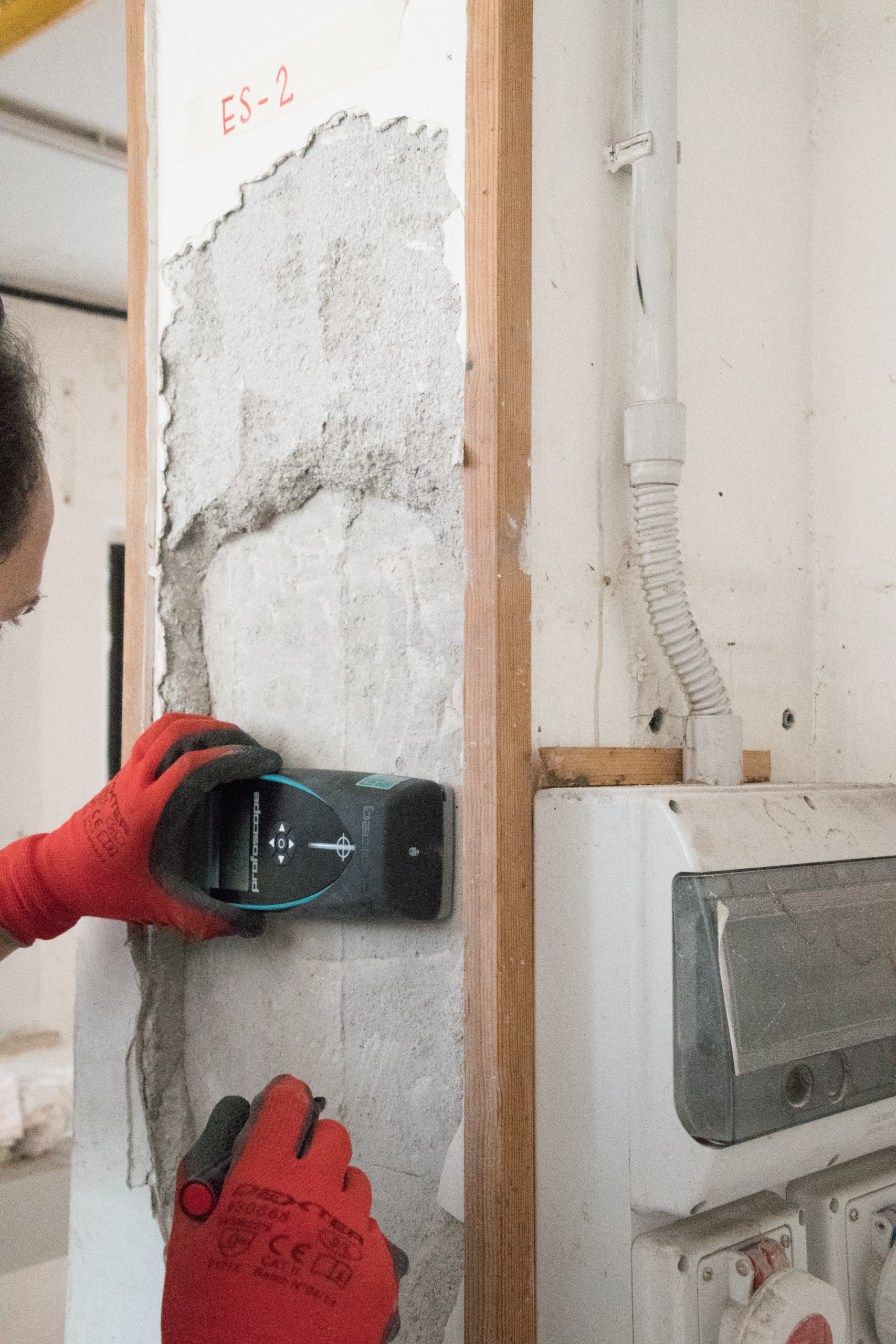

- Indagini magnetometriche (pacometriche) per l’individuazione della direzione, stima della profondità e del diametro delle barre di armature inglobate nei getti di calcestruzzo.
- Prove sclerometriche.
- Esecuzione di prove di estrazione pull-out e pull-off.
- Prove ultrasoniche.

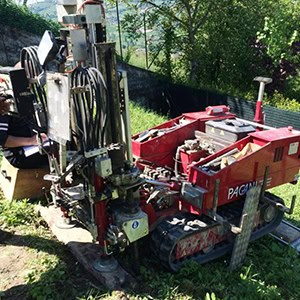

- Carotaggi (estrazione di provini cilindrici da elementi strutturali in calcestruzzo armato).
- Elaborazione del metodo SonReb.
- Misura della profondità di carbonatazione.
- Misura del potenziale di corrosione.
Caratterizzazione meccanica delle murature

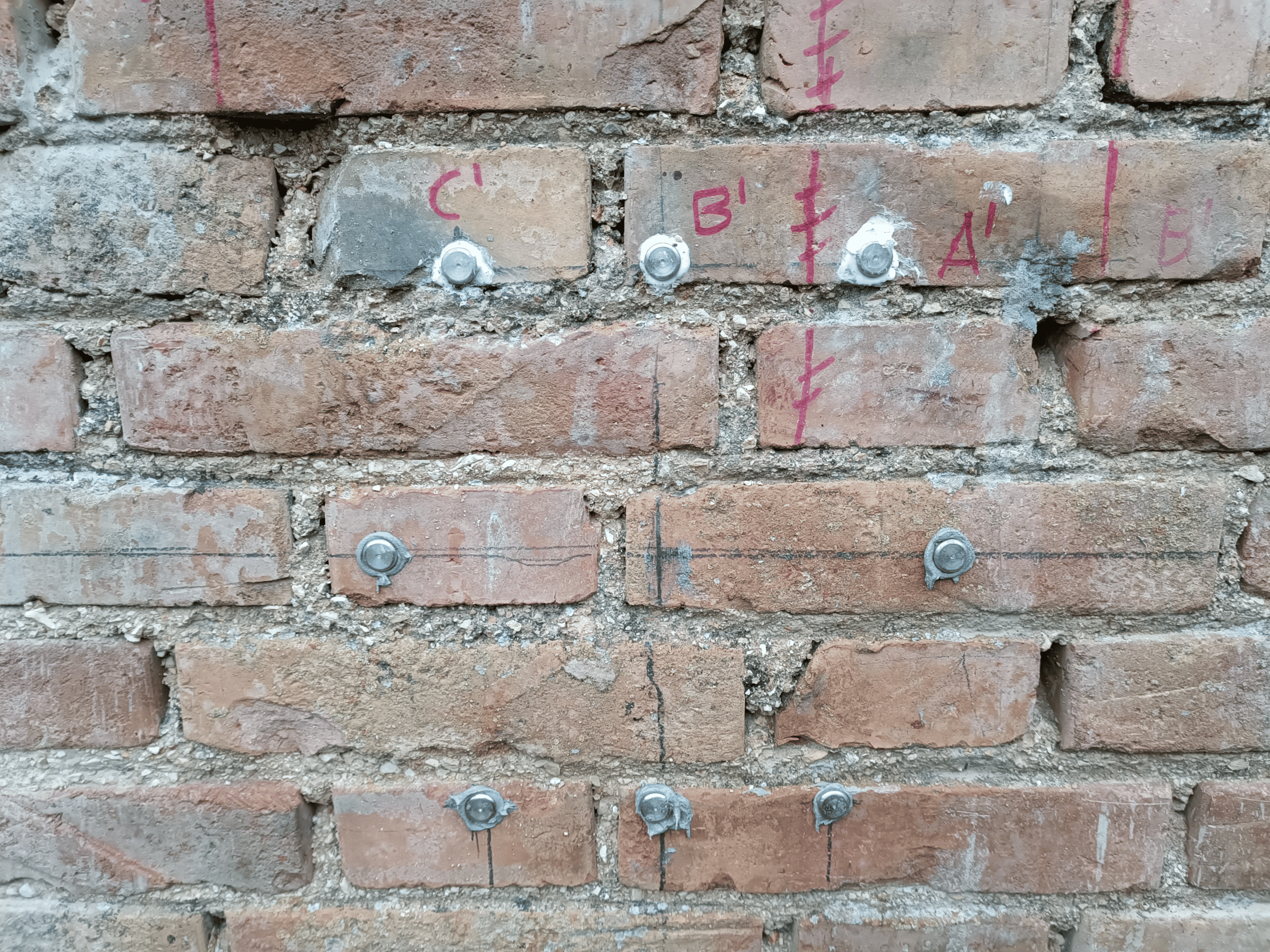

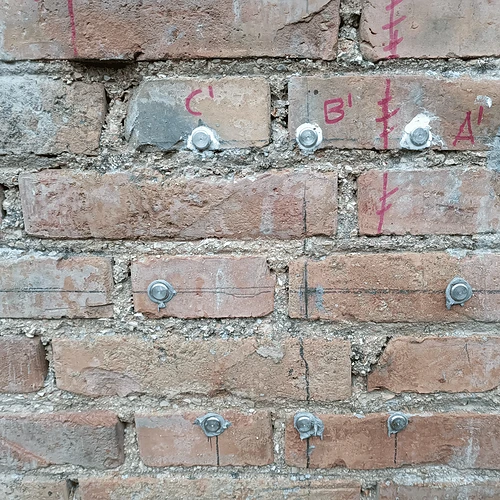

- Prove con martinetti piatti in configurazione singola.
- Prove con martinetti piatti in configurazione doppia.

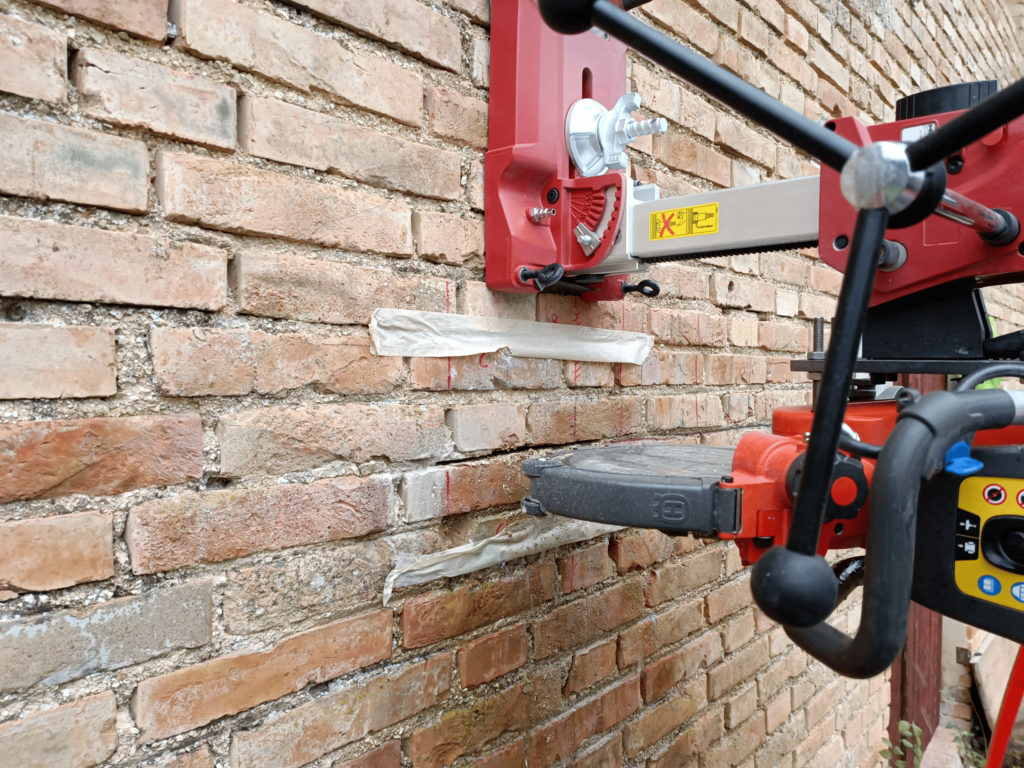

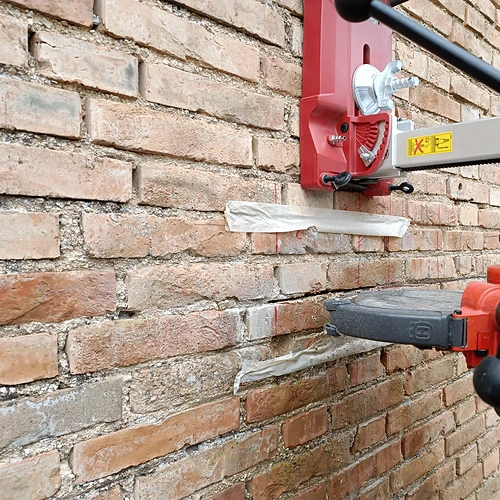

- Esecuzione di Prove a compressione diagonale su pannello di muratura (in situ).
- Caratterizzazione chimica delle malte di muratura.
Indagini termografiche
- Termografia ad infrarosso per il settore edile, elettrico ed analisi di processo.
Prove di carico
- Prove di carico su
- Solai a carico distribuito e concentrato.
- Solai.
- Volte in muratura.
- Capriate lignee e di acciaio.
- Ponte, passerelle e viadotti.
- Pali e micropali a carico verticale ed a carico orizzontale.
- Tiranti.
Controlli di integrità delle fondazioni profonde
- Stima della lunghezza dei pali in calcestruzzo armato già in opera.
- Verifica della presenza di disuniformità quali strizioni o sbulbature.
Monitoraggi strumentali

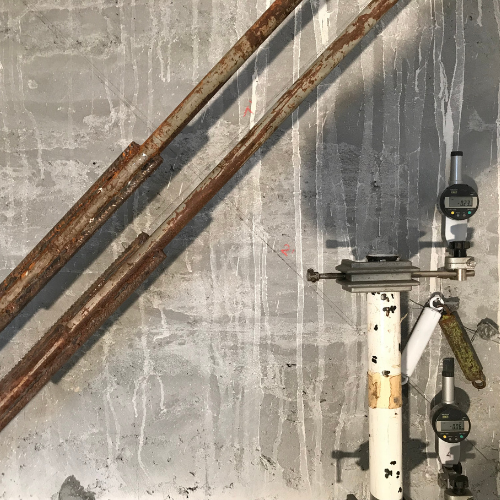

- Monitoraggio statico.
- Monitoraggio in continuo da remoto.
Prove dinamiche
- Misura ed analisi delle vibrazioni indotte da attività antropiche o cause naturali.
- Trattamento del segnale ed interpretazione dei dati.
Indagini geofisiche
- Sismica a rifrazione.
- Sismica a riflessione.
- Indagini M.A.S.W.
- Down Hole.
- Indagini H.V.S.R.
- Cross Hole.
- Tomografia elettrica.
Caratterizzazione strutture lignee
- Classificazione a vista e secondo resistenza.
- Misura dell’umidità del legno.
- Stima del modulo di elasticità mediante penetrazione dinamica, prova di estrazione ed ultrasuoni.
- Rilievo della sezione resistente mediante endoscopio.
- Microcarotaggi.
- Indagine tramite trapano strumentato.
- Prova di durezza.
Team
PCQ Lab si pone con fermezza e professionalità sul mercato grazie alla presenza al suo interno di ingegneri certificati di Livello 3 (secondo i livelli di certificazione definiti dalla UNI EN ISO 9712 ed UNI/PdR 56:2019) nell’esecuzione di “Prove non distruttive nel campo dell’ingegneria civile, inclusi i beni culturali ed architettonici” in tutte le metodologie di prova.
Proprio la natura accademica della struttura gli permette di operare nel settore delle prove sui materiali da costruzione anche a scopo di ricerca e di supporto, coniugando l’approccio organizzativo con il rigore caratteristico dell’ambito scientifico.
L’Albo Ispettori ed Esperti tecnici di PCQ garantisce un organigramma di tecnici formati nel rispetto delle procedure Ispettive Accreditate UNI CEI EN 17020 con particolare riferimento all’Ambito Strutture, Geotecnica e Infrastrutture affini al campo d’Azione di PCQ Lab.
Il laboratorio PCQ Lab è attualmente in corso di autorizzazione presso il ministero, secondo la circolare del 3 dicembre 2019 n°633. Perciò a breve diverrà uno dei pochissimi laboratori specializzati per prove e controlli su materiali da costruzione su edifici esistenti.
